基础实训平台尺寸1600L*700W*1500Hmm，提供多路模块化嵌入式交直流供电、安全保护控制、传感器信号源，配备2U13模标准模块支架，配备实训课题的标准实训板模块，配备可叠插实训导线；
实训台台面上方双侧立柱中集成市电用电安全管理模块，设单相三线制新国标10A插座输出8路，后置单相三线制新国标三眼插座3路（用于PC、显示器等供电）；单相三线制输出电流10A，实训平台过载保护电流32A，剩余电流不动作电流15mA，动作电流30mA，动作时间0.1S。
操作台配备实训模块收纳抽屉，左侧抽屉尺寸500D*600W*100Hmm，承重30Kg，右侧配备键盘抽屉，右侧下方为主机箱托架，右侧桌面立柱上安装可折叠显示器挂架，支持14-24寸液晶可壁挂液晶显示器。
传感器检测对象
·加热模块：0～220V交流电源加热，温度可控制在室温～120℃。
·转动模块：2～24V直流电源驱动，转速可调在0～3000rpm，有光电、霍尔传感器脉冲输出。
·振动模块：振动频率1Hz～30Hz（可调），共振频率12Hz左右。
应用模块采用独立模块化设计，各模块通过不同的组合可完成多种实训项目的实训和考核。多余的应用模块平时放置在抽屉中，应用时根据实训考核的需求将需要的模块安装在实训台模块支架上，通过连线及编写控制程序完成实训考核。

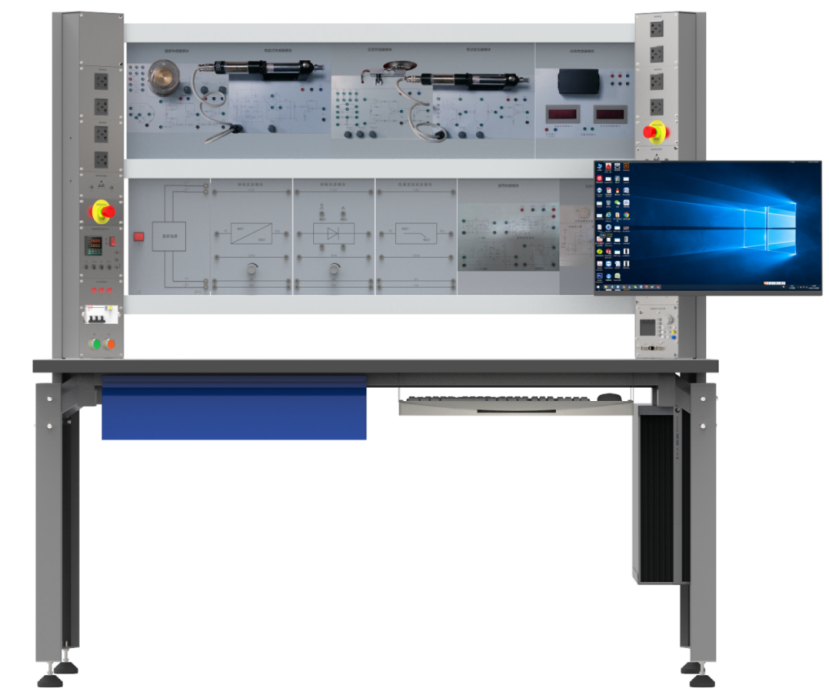

实训台外形尺寸1600*700*1500mm主体采用冷轧钢板剪裁、折弯、焊接等工艺制成，桌腿立柱断面120*60mm，桌面高度750mm，底部4个可调节脚杯，调节范围50mm；桌面采用E1级实木多层防火板，表面硬度、耐磨度、耐渗透、耐冲击、耐刮伤应符合国家相关标准；台面下方左侧抽屉尺寸500D*600W*100Hmm，右侧为标准键盘抽屉，右侧下方为主机箱托架，右侧桌面立柱上安装可折叠显示器挂架；桌面上方双侧立柱内嵌电源管理模块、电源模块、各种仪器等，仪器面板尺寸宽度142mm，高度为128mm以及128mm的倍数。面板材质为304不锈钢。左侧立柱依次向下为单相三线制新国标10A插座、静电释放模块、急停模块、电源管理模块智能调节仪；右侧立柱依次向下为单相三线制新国标10A插座、急停模块、信号发生器和计时器、直流电源、转速表、频率计、直流毫安表、恒流源、稳压源；双侧立柱间为2U13模实训功能模块支架，材质为铝合金型材，内置模块防滑条，可快速更换传感器实训模块。
