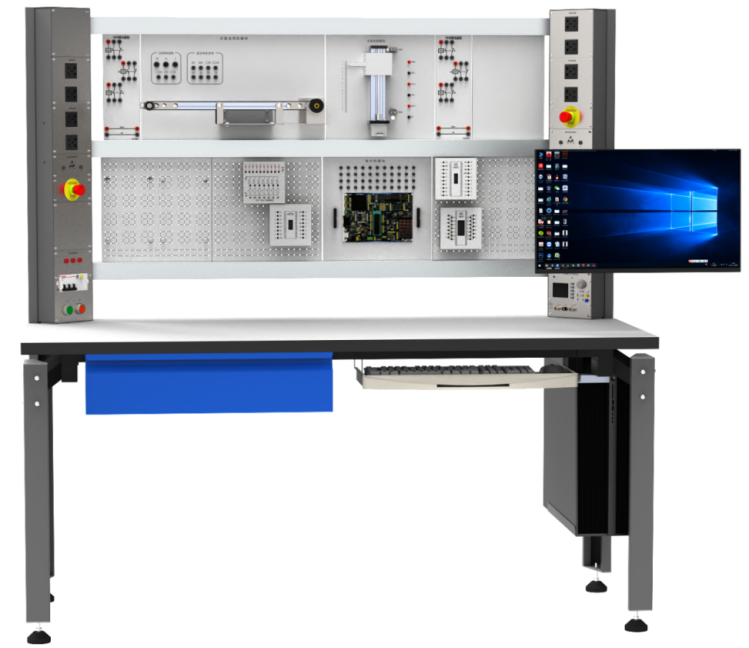

基础实训平台尺寸1600L*700W*1500Hmm，提供多路模块化嵌入式交直流供电、安全保护控制、DDS信号源、数字存储示波器等，配备2U13模标准模块支架，配备实训课题的标准实训板模块，配备可叠插实训导线；
实训台台面上方双侧立柱中集成市电用电安全管理模块，设单相三线制新国标10A插座输出8路，后置单相三线制新国标三眼插座3路（用于PC、显示器等供电）；0-30V直流可调可设定恒流电源2路，DDS可调信号源模块，数字存储示波器模块；单相三线制输出电流不大于10A，实训平台过载保护电流32A，剩余电流不动作电流15mA，动作电流30mA，动作时间0.1S。可调直流电源输出范围0-30V恒压控制，0-2A恒流控制。DDS信号源输出0-15MHz，正弦波、方波、三角波、任意波，可做频率计、计数器使用；在线数字存储示波器模块模拟带宽20MHz。
操作台配备实训模块收纳抽屉，左侧抽屉尺寸500D*600W*100Hmm，承重30Kg，右侧配备键盘抽屉，右侧下方为主机箱托架，右侧桌面立柱上安装可折叠显示器挂架，支持14-24寸液晶可壁挂液晶显示器。
装置包含单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信、直流电机控制、交流电机控制、步进电机控制、温度控制、压力测量等模块。装置集成ISP下载器接口，配备有专业仿真器、USB接口ISP下载器。
应用模块采用独立模块化设计，各模块通过不同的组合可完成多种实训项目的实训和考核。多余的应用模块平时放置在抽屉中，应用时根据实训考核的需求将需要的模块安装在实训台模块支架上，通过连线及编写控制程序完成实训考核。
实训台外形尺寸1600*700*1500mm主体采用冷轧钢板剪裁、折弯、焊接等工艺制成，桌腿立柱断面120*60mm，桌面高度750mm，底部4个可调节脚杯，调节范围50mm；桌面采用E1级实木多层防火板，表面硬度、耐磨度、耐渗透、耐冲击、耐刮伤应符合国家相关标准；台面下方左侧抽屉尺寸500D*600W*100Hmm，右侧为标准键盘抽屉，右侧下方为主机箱托架，右侧桌面立柱上安装可折叠显示器挂架；桌面上方双侧立柱内嵌电源管理模块、电源模块、各种仪器等，仪器面板尺寸宽度142mm，高度为128mm以及128mm的倍数。面板材质为304不锈钢。左侧立柱依次向下为单相三线制新国标10A插座、静电释放模块、急停模块、电源管理模块；右侧立柱依次向下为单相三线制新国标10A插座、急停模块、直流可编程电源I、直流可编程电源II、数字存储双踪示波器模块、DDS任意波形发生器模块；双侧立柱间为2U13模实训功能模块支架，材质为铝合金型材，内置模块防滑条，可快速更换单片机实训模块。
