ZY-X62PGH X62万能铣床电气排故实训装置
基础实训装置尺寸1000L*800W*1600H，操作台采用冷轧钢结构，台面上方为实训电气柜，工作电源三相五线制380V 3AC 50Hz，支架本体设单相三线制新国标10A插座输出3路，用于对实训过程中其他设备供电，单相三线制输出额定电流10A，实验台过载保护电流32A，剩余电流不动作电流15mA，动作电流30mA，动作时间小于0.1S。电气柜侧壁安装可折叠显示器挂架，支持14-24寸液晶可壁挂液晶显示器。装置内嵌工控计算模块，用于采集该机床电路工作状态并输出在屏幕上形成模拟机床实时动作的画面，并可对机床电路随机设置故障，实现实操的计算机考评。

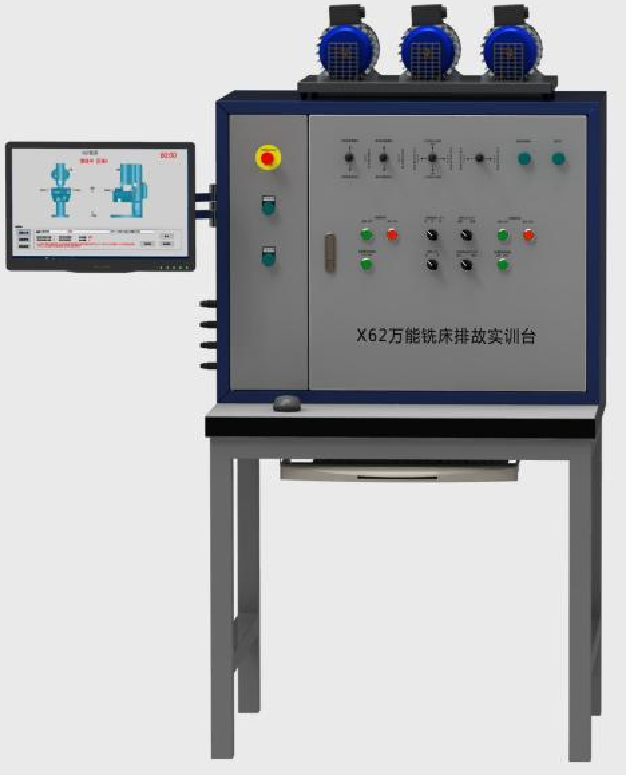

考核装置正面共分两部分，左半部分为非考核相关区，设置有电源、控制电源，设故电源、设故4个指示灯和紧急停止开关。考核设备正常供电时，电源和控制电源2个红色指示灯点亮；设故电源指示灯点亮表明机床排故部分已送电；设故指示灯提示考生当前已有设置故障点，故障全部排除后熄灭。紧急停止按钮可紧急切除考核相关部部分的供电，设故电源指示灯熄灭。正面右半部分为考核操面板区域，考核装置面板上共有4个操作手柄，从左至右依次是：主轴变速手柄、快进给变速手柄、十字方向手柄、一字方向手柄。
考核装置面板共有2组按钮区、1组选择开关区和1个指示灯。2组按钮区相同，分布在左右两侧，左侧有主轴启动按钮SB3（绿色）、主轴停止按钮SB1（红的）和快速进给按钮SB5（绿色）；右侧有主轴启动按钮SB4（绿色）、主轴停止按钮SB2（红的）和快速进给按钮SB6（绿色）；选择开关区共有4个，主轴方向选择开关SA4（凸轮开关），工作台选择开关SA1（右上）、照明开关SA3（左下）和冷却电机开关SA2（右下）。
考核装置配有3台实物电机，分别是主轴电机M1（深蓝色电机、带速低继电器）和进给电机M2（深蓝色电机）
