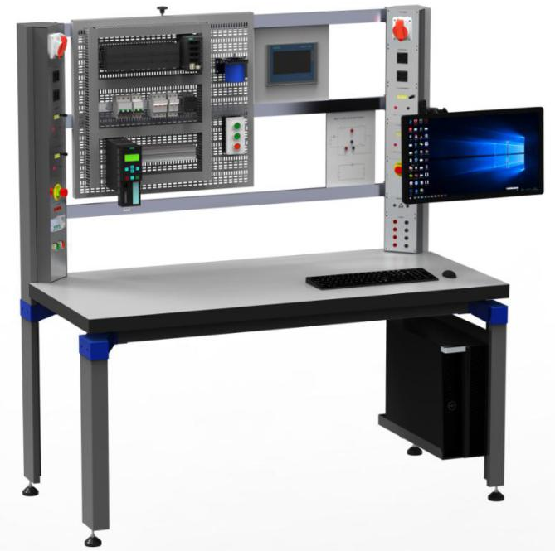

外形尺寸1600L*700W*1700H 操作台采用优质冷轧钢板，表面处理通过酸洗、磷化、静电喷涂、烘培工艺，台面采供高分子合成防静电材料，厚度40mm；
仪器仪表模块采用DIN标准ATCI机箱，内部总线设计，各仪表模块均通过标准化设计，能够快速更换不同的仪表以及更换位置；操作台底面配备工控主机托架与主机，
ATCI机箱侧面安装万向显示器挂架与显示器，可折叠、升降、调节视角；实训模块支架采用DIN标准2U13模的支架，专用铝合金型材制成;
基础实验台技术指标 :
输入电源：380V AC±10％50Hz 三相五线制
工作环境：温度-10℃~+40℃，相对湿度<85％（25℃）海拔<4000m
绝缘电阻：4.3MΩ±15%
漏电保护：漏电动作电流≦30mmA，动作时间≦0.06s
装置容量：<1200VA
外形足寸：1600（L）mm×700（W）mm×1700（H）mm
实训装置功能：
1、低压电器及PLC控制技术
常用低压电器、基本控制电路、常用机床电路等基础知识，西门子S7-200系列PLC的基本构成、内部元件、基本指令、功能指令、软件应用、梯形图的编程方法和实际应用系统的设计方法等
2、变频技术
变频器基础知识、G120变频器的接线与操作、G120变频器的运行与功能、S120系统与接线、S120系统的运行与功能、G120/S120通信、变频器的常用外围器件与外围电路、G120/S120变频器的参数设置与调试、G120/S120变频器的报警与故障诊断以及工程应用。
3、传感器技术
传感与检测的基础知识，常用电阻式传感器、电感式传感器、电容式传感器、压电式传感器、光电式传感器、 热电式传感器、 霍尔式传感器、数字式位置传感器、超声波传感器及其应用等
4、触摸屏技术
西门子人机界面组态和调试的方法和技巧，人机界面与PLC和计算机通信的方法，以及PLC和人机界面应用的工程实例，仿真调试PLC和人机界面组成的控制系统的方法等
