设备依据《维修电工》职业标准设计，适用于维修电工（一、二、三级）职业技能实训考核。
输入电源：单相三线制 AC220V 50Hz，配备剩余电流保护装置，控制模块配备多个地PE端子接口，采用并联接地模式；
整机容量：≤1kVA
外形尺寸：1600*800*1550(mm)（长*宽*高）
模块配置：

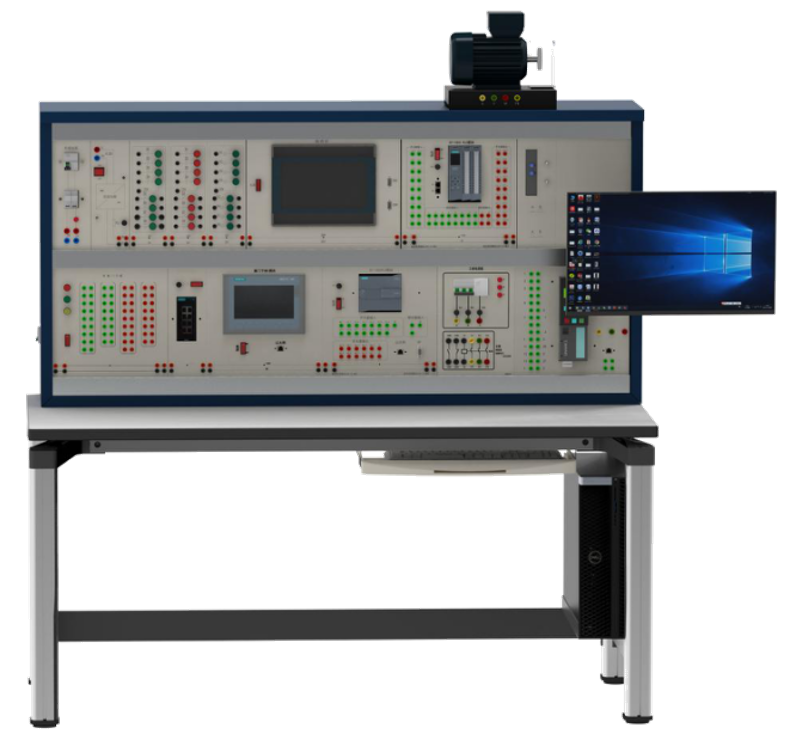

基本系统单元：板金框架实验台1560*750*300mm，配备稳压源24V/5A 、 漏电保护开关、断路器、开关、指示灯、显示器万向支架及辅助材料，三级实训仿真软件（授权方式：USB。硬件），二级实训仿真软件（授权方式：USB。硬件），柔性安全型实验导线弱电1200MM，柔性安全型实验导线弱电1000MM，柔性安全型实验导线弱电500MMPLC实验单元：PLC主机板模板、单相电源模板、直流电源板模板、开关量显示板模板、开关量输入板模板、电源模块板板模板、电压表电流表板模板、拨码开关板模板、触摸屏板模板、接近开关板模板、通讯板、西门子 1500plc（1511c）、西门子 1200plc（1214）、分布式 io willlink、仿真 IO、嵌入式电脑、交换机、变频器、三相电机模组、传感器组件
实训项目：
远程控制运料小车、
触摸屏远程I/O数据处理（去最大值求平均值）
拨码开关远程I/O数据处理（去最小值求平均值）
拨码开关远程控制电机1
工业现场总线编程控制流水线2
用PLC来控制反应炉的动作
用PLC控制双工作台加工
远程控制车床加工
拨码开关远程I/O数据处理（去最大值求平均值）
触摸屏远程控制电机1
拨码开关远程控制电机2
工业现场总线编程开度控制
用PLC来控制拣球的动作
人机界面控制指示灯循环显示
远程控制深孔钻削的运行
触摸屏远程I/O数据处理（去最小值求平均值
触摸屏远程控制电机2
工业现场总线编程控制流水线1
工业现场总线编程液位控制
用PLC控制汽车喷漆
人机界面控制步进电机相序显示
人机界面控制指示灯定时循环显示
模拟量电压采样
模拟量电流输出平均值
用PLC实现运料小车自动控制
用PLC实现混料罐自动控制系统
用PLC实现传送带自动控制系统
用PLC实现流水线瓶检自动控制系统
人机界面显示输入数据最大值
模拟量电流采样
模拟量电压输出最大值
用PLC实现机械滑台自动控制系统
用PLC实现红绿灯自动控制系统
用PLC实现污水处理过程的自动控制系统
人机界面显示输入数据最小值
模拟量电压输出平均值
模拟量电流输出最小值
用PLC实现机械手自动控制系统
用PLC实现喷水池自动控制系统
用PLC实现工件计件自动控制系统
